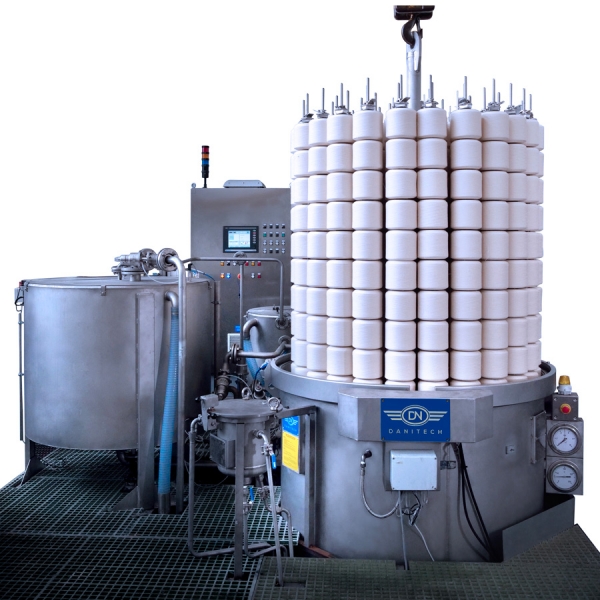

DYB-V

DYB-V es una innovadora máquina de tintura de hilos con soluciones técnicas aplicadas y estudiadas para garantizar una alta calidad y una importante reducción de los consumos y de los tiempos de proceso, ya que, gracias a una bomba específicamente diseñada y libre de cavitación incluso con valores de presurización del colchón de aire muy bajos, se produce una optimización del concepto de "contactos por minuto".
Además, el uso de la doble bomba permite tener una perfecta homogeneización del baño dentro de la propia máquina evitando estratificaciones.
En el DYB-V, gracias al sistema MFT, se obtiene una reducción constante de los tiempos de proceso con una forma innovadora e "inteligente" de utilizar los depósitos.
Todo el circuito hidráulico está libre de cuellos de botella y el sistema de inversión del flujo de licor es extremadamente eficiente y no necesita mantenimiento.

PERFORMACES

Hilo 100% algodon 20/1
Densidad de la bobina: 340 gr/l
Blanqueo / Tintura reactivos / Lavado / Jabonado



  Agua Vapor Energia Tiempo di proceso
Tono claro 22/25 1,6 0,12 4 h 25 min
Tono medio 27/30 1,7 0,15 4 h 40 min
Tono oscuro 33/35 1,73 0,17 4 h 55 min



TECHNICAL FEATURES

SISTEMA A COLCHON DE AIRE
Las DYB-V utilizan el sistema airpad, con la posibilidad de carga variable a una relación de baño casi constante. La reducción de baño lleva un menor consumo de vapor y agua y un ahorro de energía. El entorno de teñido es cerrado, fácil de controlar, y no requiere tanques de expansión externos.

DISPOSITIVO DE EXPRIMIDO, HIDROEXTRACCIÓN
La acción combinada de una válvula de mariposa automática y una descarga específica por medio de una válvula automática permite utilizar aire presurizado en el interior de la máquina vacía, después de la descarga del baño de tintura, para crear un efecto de presion desde el exterior hacia el interior de las bobinas, de los tops y de las vigas de urdimbre. El sistema permite funciones de hidroextracción rápida con la eliminación de una cantidad sustancial de agua desde los hilos, evitando el goteo durante el transporte de los portadores después del teñido.

IWS – INTELLIGENT WASHING SYSTEM
El sistema IWS es un conjunto de soluciones tecnológicas e hidráulicas innovadoras que permite a DYB-V, mediante un control preciso de las fases de lavado, un óptimo resultado manteniendo un consumo de agua extremadamente bajo.

SISTEMA SEE-DO
SEE-DO es un sistema diseñado y realizado por Danitech para la gestión de procesos automáticos de tintura y lavado. Compuesto por:
CAP – Colour Analysis Probe: sonda para la lectura del colorante en el baño.
PHAP – pH Analysis Probe: sonda para el control del pH del baño.
SCP – Salt Concentration Probe: sonda para el control de los electrolitos en el baño.
El SEE-DO, junto con el sistema IWS, garantiza una gran repetibilidad de los procesos de tintura, tiempos de proceso reducidos y un bajo consumos.

MFT – MULTI FUNCIONAL TANK E BIDON DE PRODUCTOS
La máquina DYB-V, en configuración estándar, tiene un bidon de producto y un Multi Functional Tank. Ambos pueden utilizarse para la introducción del producto o la recirculación del baño con la máquina, el MFT también puede utilizarse para la preparación del baño de tintura y lavado o como buffer durante las funciones de lavado IWS.

SISTEMA DE MEZCLA DEL BAÑO
La mezcla del baño contenido en la máquina es uno de los aspectos prioritarios para obtener una tintura rápida y uniforme; DYB-V dispone de un sistema de mezcla que, con el uso de una bomba de circulación auxiliar, garantiza, durante las fases de introducción, una rápida dilución de los productos introducidos.

SISTEMA DE DRENAJE DE BAÑOS DE ALTA TEMPERATURA
Este dispositivo permite la descarga del baño de teñido a temperaturas superiores a 100°C, sin necesidad de enfriar a la condicion atmosférica. El sistema se utiliza especialmente para el teñido rápido de poliéster para evitar la formación de oligómeros. La válvula de descarga está controlada por una sonda de temperatura y un termostato, lo que evita condiciones peligrosas.

BOMBA DE CIRCULACION PRINCIPAL
L
a bomba en linea con acoplamiento de trasmisiòn elastico permite una mayor estabilidad mecánica y, por tanto, una mayor vida util de los rodamientos y del cierre mecánico. Además, gracias a la presencia del acoplamiento elástico, el mantenimiento de la propria bomba se simplifica enormemente.
